分析铸造过滤网技术配方

　　科技飞速发展的今天，我工业行业飞速前进，现今铸造行业占据工业行业大，科技的创新提升着我们的生活水平，生活中常用到的过滤网也有多种铸造方法，今天洛阳森辉玻璃纤维有限公司的小编同大家同分析下铸造过滤网技术配方的相关情况，我们先来了解下铸造过滤网的简单介绍吧~

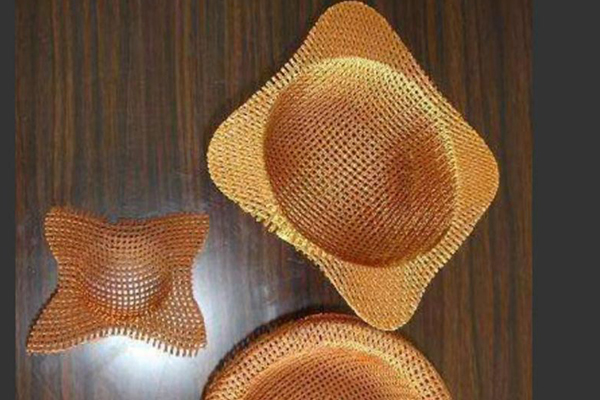

　　、铸造过滤网简介：

　　铸造过滤网采用耐高温纤维，经殊工艺织造、后处理加工制成，产品已成系列、工艺先进、质量稳定。与其它各类过滤网比较，耐高温纤维铸造过滤网价格低廉、使用方便、不改变铸件金属组成成份、滤渣果好、发气量低。另外，它同样具有耐高温、耐烧蚀、化学稳定性好、耐金属熔体冲刷、良好的钢强度。铸造生产中，铸钢件、铸铁件、铸铝件及其它合金铸件，由于种种原因很容易产生渣眼、砂眼、气眼等质量问题，因此除去金属熔体中非金属夹杂物，对提高铸件成品率，改善铸件质量，具有重大的技术价值和经济价值。再来了解下铸造过滤网技术配方。

　　二、铸造过滤网技术配方：

　　：铸造过滤网使用工具明细：
　　1、掸笔：又称涂料笔、涂料刷、担笔、铸造用刷。主要用来扫除模样上的分型砂，对型腔和砂芯表面涂刷涂料，也用来湿润模样边缘的型砂，以便起模和修型。
　　2、刮刀：又称镘刀，修型中使用多广的工具，有平头、尖头和圆头等几种，主要用来修理型砂(芯)的较大平面，开挖浇冒口，切割沟槽和铸肋，修整砂坯及软硬砂床，把砂型表面的加强钉掀入砂型等。
　　3、压勺：用来修整砂型型腔的较小平面，开设浇注系统等。它的为弧形面，另为平面，勺柄的倾斜度为30度。常用的有标准压勺、单齐头压勺和双齐头压勺。
　　4、提钩：又称砂钩、扎钩。主要用于修理砂型(芯)中深而窄的底面和侧壁，提取散落在型腔深窄处的型砂等。使用时要垂直修型和提砂，以防修理的型面和型壁形状及尺寸不准确或提砂时碰坏砂型。套提钩按提头宽窄和提柄长短不同分为几种，修型时根据型腔部分的尺寸和深度选用。
　　5、竹片梗：又称半圆，用来修理垂直弧形的内壁和它的底面。使用时用手握住柄部，压迫砂型修整部分内壁或底面即可。
　　6、秋叶：它的两头均为匙形，用来修整砂型型腔的曲面或窄小凹面。
　　7、榔头钩：又称圆头，用来修整圆形、弧形凹槽、法兰面等，使用范围较广。
　　8、法兰钩：又称法兰梗，用来修整砂型(芯)的深窄弧面，管类铸件两法兰的窄边等。 　　9、成型镘刀：成型镘刀是组镘刀，包括直角光子、蛋圆光子、内外角等。它的工作面形状多样、体积较小、使用方便。主要用来修整光平砂型型腔的内外圆角、方角、圆形和弧形面等。
　　10、手风器：又称皮老虎，手工造型常用工具，它是用来吹去散落在型腔内的型砂。使用时不能用力过猛或碰到砂型，以免损毁砂型。
　　11、芯撑：又称泥芯撑、铸卡、撑子、支铁、撑头、芯卡子、芯顶、铸顶、工字卡、工字撑、铸钉。它是砂型组装时用来支撑砂芯或局部砂型的金属构件。在铸件浇注过程中，当砂型或砂芯不能保持其正确位置时，可用定厚度和形状、表面经过处理的芯撑保持砂型或砂芯在型腔中的正确位置。、芯撑的形状：芯撑的形状应跟据砂芯的形状、大小、装配方法及工作条件等来选用。芯撑的部都做成较大的支撑面。双柱芯撑般用于支撑较大的砂芯，单柱芯撑用于中型砂芯，小型铸件因冷却较快，常用薄片芯撑，湿型砂般采用单面芯撑，将芯撑有支撑面的与砂芯贴合，另顶在型腔外较坚硬的支撑物上。、芯撑的要求：芯撑要与铸件熔为体，要求芯撑用与铸件同类成分的金属制成。芯撑的表面要干净、无锈蚀和油污、要经过防锈处理，表面渡锌或锡。、芯撑的安放：双面芯撑的高度就是铸件的壁厚，也就是型腔和砂芯之间的距离，铸件的壁厚在图纸上虽然有规定，但在实际生产中，由于种种原因常有出入，如需设置芯撑，其高度应是砂芯和砂型之间的实际距离;单面芯撑的安放，在湿型砂中安置质量较大的砂芯时，由于湿型砂的强度和硬度都较低，需要选用接触面较大的芯撑，以防芯撑被压入型砂。使用单面芯撑时，芯撑柱的要顶在坚硬的支撑物上。芯撑必须安放牢固，防止移动或跌落，如有间隙，要用芯撑薄片塞紧，芯撑片应塞放在型腔的内表面。芯撑的支撑面应与型腔或砂芯表面贴合，在斜面上安放芯撑更要牢固可靠。芯撑要有足够的数量，并且均匀分布。芯撑不能过早地放入型腔中，以防水汽在其表面凝结，使铸件产生气孔等缺陷。
　　12、风铲：主要用于铸件清砂和大中小型铸件的去毛刺，铲切焊缝坡口，修正石料和混凝土墙与砖墙的开口工作。
　　13、捣固机：以压缩空气作为动力，适用于中型铸件砂型的捣固，也可用于混凝土及砖坯等作业。
　　二：铸造过滤网的各项技术指标：
　　网种类 工作温度 软化点 持续工作时间 室温抗拉强度 发气量 适用范围
　　钢水过滤网 1600~1620℃ 1700℃ 5[minute] ≥16 ≤60 中小型铸钢件过滤
　　铁水过滤网 1400~1450℃ 1700℃ 10[minute] ≥8 ≤60 灰铸件、球铁和小型铸钢件过滤
　　铜水过滤网 1200℃ 1700℃ 10[minute] ≥6 ≤60 铜合金铸件过滤
　　铝水过滤网 700~800℃ 900℃ 10[minute] ≥6 ≤30 铝合金铸件过滤
　　三：铸造过滤网造型方法 ，主要有砂型铸造和种铸造两大类。
　　1、普通砂型铸造，利用砂作为铸模材料，又称砂铸，翻砂，包括湿砂型、干砂型和化学硬化砂型3类，但并非所有砂均可用以铸造。好处是成本较低，因为铸模所使用的沙可重复使用;缺点是铸模制作耗时，铸模本身不能被重复使用，须破坏后才能取得成品。
　　1）、砂型铸造方法：湿型砂机器造型方法、自硬树脂砂造型制芯、水玻璃砂造型制芯、干型和表干型、实型铸造、负压造型、手工造型。
　　2）、砂芯制造方法：是根据砂芯尺寸、形状、生产批量及具体生产条件进行选择的。在生产中，从总体上可分为手工制芯和机器制芯。
　　2、种铸造，按造型材料又可分为以天然矿产砂石为主要造型材料的种铸造(如熔模铸造、泥型铸造、壳型铸造、负压铸造、实型铸造、陶瓷型铸造，消失模铸造等)和以金属为主要铸型材料的种铸造(如金属型铸造、压力铸造、连续铸造、低压铸造、离心铸造等)两类。
　　1）、金属模铸造法，利用熔点较原料高的金属制作铸模。其中细分为重力铸造法、低压铸造法和高压铸造法。受制于铸模的熔点，可被铸造的金属也有所限制。
　　2）、脱蜡铸造法，这方法可以为外膜铸造法和固体铸造法。先以蜡复制所需要铸造的物件，然后浸入含陶瓷的池中并待乾，使以蜡制的复制品覆上层陶瓷外膜，直重复步骤直到外膜足以支持铸造过程(约1/4寸到1/8寸)，然后熔解模中的蜡，并抽离铸模。其后铸模需要多次加以高温，增强硬度后方可用以铸造。此方法具有良好的准确性，更可用作高熔点金属(如钛)的铸造。但由于陶瓷价格颇高，而且制作需要多次加热和复杂，故成本颇为昂贵。

　　三、铸造过滤网质检方法：

　　铸件的检测主要包括尺寸检查、外观和表面的目视检查、化学成分分析和力学性能试验，对于要求比较重要或铸造工艺上容易产生问题的铸件，还需要进行无损检测工作，可用于球墨铸铁件质量检测的无损检测技术包括液体渗透检测、磁粉检测、涡流检测、射线检测、超声检测及振动检测等。
　　1、铸件表面及近表面缺陷的检测、 液体渗透检测 、液体渗透检测用来检查铸件表面上的各种开口缺陷，如表面裂纹、表面针孔等肉眼难以发现的缺陷。常用的渗透检测是着色检测，它是将具有高渗透能力的有色（般为红色）液体（渗透剂）浸湿或喷洒在铸件表面上，渗透剂渗入到开口缺陷里面，快速擦去表面渗透液层，再将易干的显示剂（也叫显像剂）喷洒到铸件表面上，待将残留在开口缺陷中的渗透剂吸出来后，显示剂就被染色，从而可以反映出缺陷的形状、大小和分布情况。需要指出的是，渗透检测的精确度随被检材料表面粗糙度增加而降低，即表面越光检测果越好，磨床磨光的表面检测精确度高，甚至可以检测出晶间裂纹。除着色检测外，荧光渗透检测也是常用的液体渗透检测方法，它需要配置紫外光灯进行照射观察，检测灵敏度比着色检测高。涡流检测、 涡流检测适用于检查表面以下般不大于6～7MM深的缺陷。涡流检测分放置式线圈法和穿过式线圈法2种。当试件被放在通有交变电流的线圈附近时，进入试件的交变磁场可在试件中感生出方向与激励磁场相垂直的、呈涡流状流动的电流（涡流），涡流会产生与激励磁场方向相反的磁场，使线圈中的原磁场有部分减少，从而引起线圈阻抗的变化。如果铸件表面存在缺陷，则涡流的电征会发生畸变，从而检测出缺陷的存在，涡流检测的主要缺点是不能直观显示探测出的缺陷大小和形状，般只能确定出缺陷所在表面位置和深度，另外它对工件表面上小的开口缺陷的检出灵敏度不如渗透检测。
　　2铸件内部缺陷的检测 对于内部缺陷，常用的无损检测方法是射线检测和超声检测。其中射线检测果好，它能够得到反映内部缺陷种类、形状、大小和分布情况的直观图像，但对于大厚度的大型铸件，超声检测是很有的，可以比较精确地测出内部缺陷的位置、当量大小和分布情况。 射线检测（微焦点XRAY） 射线检测，般用X射线或γ射线作为射线源，因此需要产生射线的设备和其他附属设施，当工件置于射线场照射时，射线的辐射强度就会受到铸件内部缺陷的影响。穿过铸件射出的辐射强度随着缺陷大小、性质的不同而有局部的变化，形成缺陷的射线图像，通过射线胶片予以显像记录，或者通过荧光屏予以实时检测观察，或者通过辐射计数仪检测。其中通过射线胶片显像记录的方法是常用的方法，也就是通常所说的射线照相检测，射线照相所反映出来的缺陷图像是直观的，缺陷形状、大小、数量、平面位置和分布范围都能呈现出来，只是缺陷深度般不能反映出来，需要采取殊措施和计算才能确定。

　　现在出现应用射线计算机层析照相方法，由于设备比较昂贵，使用成本高，目前还无法普及，但这种新技术代表了高清晰度射线检测技术未来发展的方向。此外，使用近似点源的微焦点X射线系统实际上也可消除较大焦点设备产生的模糊边缘，使图像轮廓清晰。使用数字图像系统可提高图像的信噪比，进步提高图像清晰度。 超声检测 超声检测也可用于检查内部缺陷，它是利用具有高频声能的声束在铸件内部的传播中，碰到内部表面或缺陷时产生反射而发现缺陷。反射声能的大小是内表面或缺陷的指向性和性质以及这种反射体的声阻抗的函数，因此可以应用各种缺陷或内表面反射的声能来检测缺陷的存在位置、壁厚或者表面下缺陷的深度。超声检测作为种应用比较广泛的无损检测手段，其主要优势表现在：检测灵敏度高，可以探测细小的裂纹；具有大的穿透能力，可以探测厚截面铸件。其主要局限性在于：对于轮廓尺寸复杂和指向性不好的断开性缺陷的反射波形解释困难；对于不合意的内部结构，例如晶粒大小、组织结构。

　　四、铸造和锻造区别：

　　铸造：熔融的液态金属填满型腔冷却。制件中间易产生气孔。
　　锻造：主要是在高温下用挤压的方法成型。可以细化制件中的晶粒。
　　铸造和锻造的区别：
　　铸造： 1、铸造：就是将金属熔炼成符合定要求的液体并浇进铸型里，经冷却凝固、清整处理后得到有预定形状、尺寸和性能的铸件(零件或毛坯)的工艺过程。现代机械制造工业的基础工艺。
　　2、铸造生产的毛坯成本低廉，对于形状复杂、别是具有复杂内腔的零件，更能显示出它的经济性;同时它的适应性较广，且具有较好的综合机械性能。
　　3、但铸造生产所需的材料(如金属、木材、燃料、造型材料等)和设备(如冶金炉、混砂机、造型机、造芯机、落砂机、抛丸机、铸铁平板等)较多，且会产生粉尘、有害气体和噪声而污染环境。
　　4、铸造是人类掌握较早的种金属热加工工艺，已有约6000年的历史。公元前3200年，美索不达米亚出现铜青蛙铸件。公元前13～前10世纪之间，中已进入青铜铸件的盛时期，工艺上已达到相当高的水平，如商代的重875千克的司母戊方鼎、战的曾侯乙尊盘和西汉的透光镜等都是古代铸造的代表产品。早期的铸造受陶器的影响较大，铸件大多为农业生产、宗教、生活等方面的工具或用具，艺术色彩较浓。公元前513年，中铸出了世界上早见于文字记载的铸铁件――晋铸鼎(约270千克重)。公元8世纪前后，欧洲开始生产铸铁件。18世纪的工业革命后，铸件进入为大工业服务的新时期。进入20世纪，铸造的发展速度很快，先后开发出球墨铸铁，可锻铸铁，超低碳不锈钢以及铝铜、铝硅、铝镁合金，钛基、镍基合金等铸造金属材料，并发明了对灰铸铁进行孕育处理的新工艺。50年代以后，出现了湿砂高压造型，化学硬化砂造型和造芯、负压造型以及其他种铸造、抛丸清理等新工艺。
　　5、铸造种类很多，按造型方法习惯上分为：①普通砂型铸造，包括湿砂型、干砂型和化学硬化砂型3类。②种铸造，按造型材料又可分为以天然矿产砂石为主要造型材料的种铸造(如熔模铸造、泥型铸造、铸造车间壳型铸造、负压铸造、实型铸造、陶瓷型铸造等)和以金属为主要铸型材料的种铸造(如金属型铸造、压力铸造、连续铸造、低压铸造、离心铸造等)两类。
　　6、铸造工艺通常包括：①铸型(使液态金属成为固态铸件的容器)准备，铸型按所用材料可分为砂型、金属型、陶瓷型、泥型、石墨型等，按使用次数可分为次性型、半永久型和永久型，铸型准备的优劣是影响铸件质量的主要因素;②铸造金属的熔化与浇注，铸造金属(铸造合金)主要有铸铁、铸钢和铸造有色合金;③铸件处理和检验，铸件处理包括清除型芯和铸件表面异物、切除浇冒口、铲磨毛刺和披缝等凸出物以及热处理、整形、防锈处理和粗加工等。
　　锻造：　1、锻造：是利用锻压机械对金属坯料施加压力，使其产生塑性变形以获得具有定机械性能、定形状和尺寸锻件的加工方法。
　　2、锻压的两大组成部分之。通过锻造能消除金属的铸态疏松，焊合孔洞，锻件的机械性能般优于同样材料的铸件。机械中负载高、工作条件严峻的重要零件，除形状较简单的可用轧制的板材、型材或焊接件外，多采用锻件。
　　3、锻造按成形方法可分为：①开式锻造(自由锻)。利用冲击力或压力使金属在上下两个抵铁(砧块)间产生变形以获得所需锻件，主要有手工锻造和机械锻造两种。②闭模式锻造。金属坯料在具有定形状的锻模膛内受压变形而获得锻件，可分为模锻、冷镦、旋转锻、挤压等。按变形温度锻造又可分为热锻(加工温度高于坯料金属的再结晶温度)、温锻(低于再结晶温度)和冷锻(常温)。
　　4、锻造用料主要是各种成分的碳素钢和合金钢，其次是铝、镁、钛、铜等及其合金。材料的原始状态有棒料、铸锭、金属粉末和液态金属等。金属在变形前的横断面积与变形后的模断面积之比称为锻造比。正确地选择锻造比对提高产品质量、降低成本有很大关系。
　　相信科技的发展，时代的创新，我们未来的生活也越来越美好，今天铸造过滤网的技术配方更是让我们了解了不少工业中的知识，洛阳森辉玻璃纤维有限公司业铸造过滤网、 铝水分流袋、耐高温过滤网、铁水过滤网、钢水过滤网技术质量高保障，有意者可来电咨询。
