铁锅是人烹饪食物的传统厨具，般不含化学物质，不会氧化。在炒菜、烹煮食物的过程中，铁锅很少有溶出物，即使有铁物质溶出，对人体也有好处。那么你知道铸造铁锅有哪些工艺流程和注意事项吗？
铁锅铸造方法分为重力浇注和挤压铸造两大类. 重力浇注铸锅是传统的生产方法。它是将铁水从铸型顶部注 入，铁水在重力的作用下成形、凝固.从而获得铁祸产品.
•重力浇注铸锅的过程可分为铸型准备、合型、浇注、凝固、开型取件等五个程序.
1、铸型准备制作
上型1和下型2,然后烘烤和刷涂料.
(2)合型将上型1按确定位置合于下型2上，用卡环3固紧.防止浇注时铁水抬型跑水.

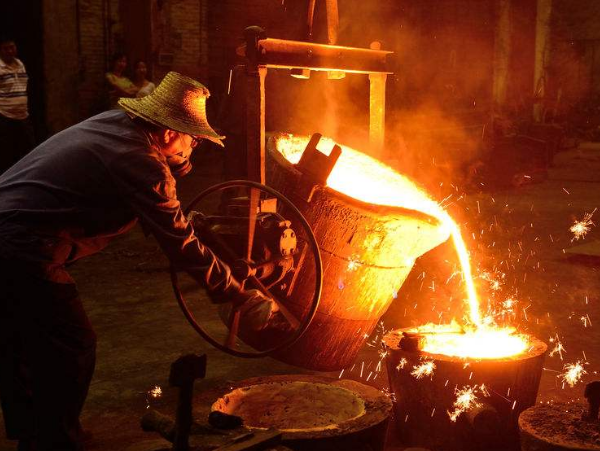

(3)浇注用机械或手工将铁水包4中之铁水.从顶部浇口注入铸型中。
(4)冷却凝固铁水热量被铸型吸收和散失于周围空间，温度逐渐降低而凝固.
(5)开型、取出铁锅当铁水冷至暗红色时，卸下卡环3，用机械或手工将上型1取开，同时取出铁锅.挤压铸造铁锅.是对注入型腔内的铁水施加定的机械压力，使其成形和凝固，从而获得铁锅产品的种工艺方法。
铁锅挤压铸造过程可分为铸型准备，浇注、合型加压和开型取件四个程序。
(1)铸型准备制作上型1和下型2.烘烤.装机，刷 涂料，使上型处于待浇铁水的位置.
(2)浇注将定量的铁水注入下型中.
(3)合型加压将上型下压，使铁水充满型腔，并在定的压力下保持段时间，使铁水冷却凝固。
具体方法如下：
1. 模具生产：也就是做出该铁锅的木质或者金属模样（这个零件不需要芯盒，实模可以直接造型，模具成本低）。
2. 造型：用做好的模具进行造型（手把处设计活块），采用顶注方式，锅底朝上，不要设计浇注系统，否则清理不好处理，但要有浇口，不用设计补缩。
3、浇注采用定量包，或定量浇注，在砂型设计浇注的限，就是说浇到锅底成型就不再浇注。浇注温度1380度-1400度。
4、成分C3.5-3.6%,Si1.8-1.9%,Mn0.5-0.6%,P<0.1%,S<0.1%,孕育处理,孕育剂FeSi75，粒度4-8，加入量 0.4%-0.6%。
5、潮膜砂造型。硅砂：煤粉：水：粘土=100：5：4：8，也可以是树脂砂造型。硅砂：呋喃树脂：固化剂=100：3：（1.2-3）
6、清理表面处理、抛光，磨锅底。
豫公网安备 41031102000312号
防范电信网络诈骗
